ZBrush 4.0 shadowbox 使用說明

在第四章時，有介紹到使用ReMesh All這種利用布林運算去製作模型的方法，然而在ZBrush 4時，又將這個功能做了更強大的發展演變為ShadowBox，當Pixologic官方首度推出宣傳影片時，讓所有的使用者無一不感到震撼，因為這種操作又讓三D製作模型的方法有了新的空間在；基本上ShadowBox和ReMesh All是使用相同的邏輯去製作模型，但是在操作上就有非常大的不同，ReMesh All是利用組合模型的過程產生新的模型，而ShadowBox則是將模型組合的過程轉為遮罩，利用遮罩的外觀來產生模型，以下就進入到解說部分：

當開啟ZBrush 4時，可以在LightBox內的Project或是Tool內，都可以發現有著ShadowBox的檔案，當開啟後可以看到這個模型是由三個面所組合而成的結構，在這三個面上畫著許多的格線，同時在表面上還寫著Back（背面）、Right（右側）、Bottom（底部）標明方向。

這個時候如果按下Ctrl加滑鼠左鍵在Back（背面）上畫出一個遮罩，就會發現在ShadowBox內產生了一個新的模型出來，而且是依照遮罩的外觀所產生的一個片狀。

這時候我繼續按住Ctrl加滑鼠左鍵在Right（右側）上畫上一個方形的遮罩，會發現這個模型也跟著延伸了，而且一樣是按照Right（右側）面上的遮罩外觀所產生的模型。

接著我又繼續在Bottom（底部）上一樣畫上遮罩，而且這次刻意的分段來畫，模型一樣按照遮罩產生出來，甚至我將Back（背面）中間取消一小塊遮罩，模型也一樣跟著產生變化被挖空，操作到這邊大概就可以很輕鬆的理解ShadowBox的三個面，就大概是等同於X、Y、Z三個軸向，然後在這三個方向內使用畫的方式去產生出模型，這就是ShadowBox的操作。

使用ShadowBox除了可以從LightBox內找到，其實也可以自己產生這個由三個面構成的結構，我使用了Gear 3D這個齒輪形狀的模型，然後於Tool\Subtool內按下ShadowBox的按鈕，會發現一樣產生了ShadowBox，一樣在每個面上都有一個遮罩，不過效果似乎不是直接將模型變成一模一樣的外觀，因為ShadowBox是以Back（背面）、Right（右側）、Bottom（底部）三個面上的遮罩重疊處來計算出模型的外觀，所以當他們重疊處內如果有許多的細節，那就很可能就會損失掉，所以我們可以知道ShadowBox是比較適合拿來製作幾何體或是無機物這種邊緣比較硬的模型。

另外比較值得一提的是當反轉這個遮罩，會得到一個類似灌漿用的陰模，這點非常的有趣，如果以後有需要製作模具也可以利用這個功能來製作，當然，當取消遮罩時，ShadowBox就會完全沒有東西囉。

在操作ShadowBox時，基本上除了可以直接使用繪製遮罩的方式，一定要善用遮罩的選取以及調整Masking內的SharpenMask，因為直接使用數位版繪製的遮罩很容易會受到下筆力道的影響，而導致於法正確的判斷遮罩的邊緣，所繪製出來的模型就會比較不好看，而透過選取遮罩的使用就可以讓邊緣更加明顯，如果再搭配SharpenMask將遮罩邊緣銳利化處理就可以更輕鬆的製作出模型。

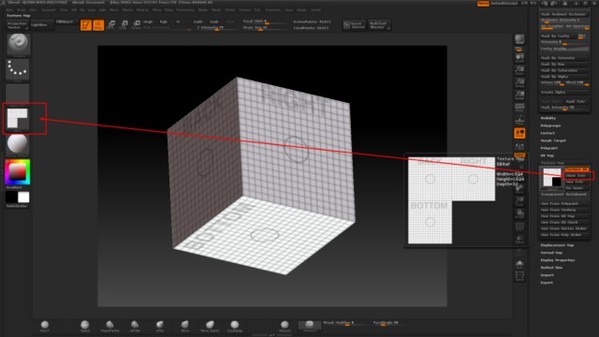

不過除了直接繪製遮罩的操作外，也可以利用已經有的三視圖將之轉為模型，方法就是利用Alpha轉為Mask的過程，這招可以說是讓ShadowBox有了更棒的發展，因為畢竟要直接塗手繪製還真的有點難度，首先，先在LightBox內找到ShadowBox，然後再到Tool\Texture Map內可以發現其實有著一張貼圖，這也是為什麼我們自己由Subtool內產生的ShadowBox沒有文字以及格子，然後將這張貼圖在Texture Map內按下Clone Txtr這個按鈕，就會將這張貼圖轉到Texture內。

然後再到Texture內，將這張圖片按下Export做輸出，這張圖片是ShadowBox模型已經拆好UV的貼圖，所以之後只要按照上面的文字將圖案貼入對應位置，即可精確的將模型製作出來。

接著我找來了一張參考圖片，是戰鬥機的三視圖，先利用Photoshop將圖片做好去除背景的動作，另外將每一個視圖轉為獨立的圖層，這樣等會對應位置時會比較方便。

開啟剛剛所存好的ShadowBox貼圖，然後將已經去除背景的飛機影像，排列到相對應的位置上，這時候要善用參考縣輔助對應位置，因為ShadowBox是以這三個視角重疊處來判斷產生模型，所以務必一定要將位置調整精確

完成位置上的排列之後，再將飛機的範圍填入黑色的顏色，另外將背景色也設定為白色，完成之後然後直接存檔起來，這樣就完成這張貼圖的製作了。

回到ZBrush內繼續操作，點選Alpha將剛剛所製作好的圖片Import輸入進來。

然後點選Tool\Masking內點選Mask By Alpha，這個功能是將Alpha上的圖片轉成模型上的遮罩，不過有個前提是模型一定要先拆好UV才能生效，不過基本上所有的ShadowBox都已經拆好UV了，就直接點取就可以囉。

可是這時候，飛機的外觀並沒有出現，不用擔心，只需要將遮照做反轉兩次，就會看到ShadowBox內出現了預期的成品囉，另外如果需要讓造型更精確，可以去調整Tool\Subtool內的ReMeshAll旁的Res去控制增加面樹的解析度，以及調整Polish讓表面更加平滑，這兩個參數和上一節內談到的Unified Skin的意思是類似的，當調整好就可以看到如下圖內的模型囉。
